An ankkuri tuulilasi on mekaaninen tai sähkömekaaninen laite, joka on asennettu aluksen keulaan ja joka automatisoi ankkurin ja sen ketjun nostamisen ja laskemisen – ja jokaiselle veneelle, joka ankkuroi säännöllisesti yli 15 metrin syvyydessä, se ei ole luksusta vaan välttämättömyys. Ilman sitä raskaan ankkurin ja ketjun noutaminen käsin voi kestää 15–30 minuuttia kovaa työtä, kun taas sähkökäyttöinen ankkuri tuulilasi sutaiittaa saman tehtävän alle 3 minuutissa napin painalluksella.
Tämä opas kattaa kaiken, mitä sinun tarvitsee tietää ankkuri tuulilasies : miten ne toimivat, mitkä tyypit sopivat eri aloihin, kuinka valita oikea, asennusnäkökohdat, huoltovinkit ja vastaukset usein kysyttyihin kysymyksiin.

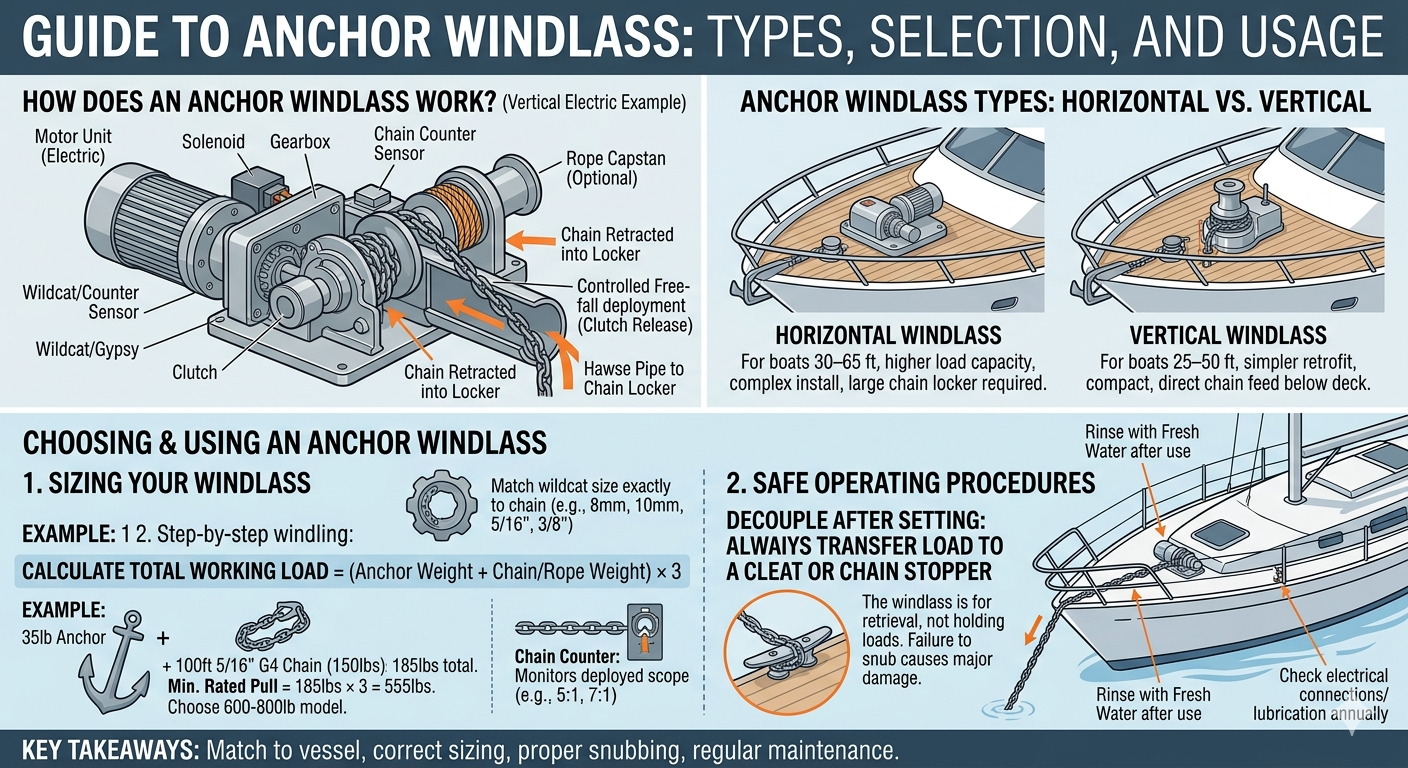

Kuinka ankkurituuliksi toimii?
An ankkuri tuulilasi toimii rummun avulla (nimeltään a villikissa or mustalainen ), joka tarttuu ankkuriketjun lenkkeihin tai köyteen, jota käytetään sähkömoottorilla, hydraulimoottorilla tai käsin. Ydinkomponentit ovat yksinkertaisia, mutta ne on sovitettava oikein aluksen ankkurijärjestelmään:
- Moottoriyksikkö — Sähköinen (12V tai 24V DC) tai hydraulinen virtalähde, joka käyttää rumpua.
- Villikissa/mustalainen — Hammasrumpu, joka on mitoitettu pitämään tietyn ketjuluokan ja -koon mukaan (esim. G4, G7, 8mm, 10mm).
- Capstan (valinnainen) — Pystyrumpu laituriköysien tai köysiradan käsittelyyn.
- Kytkinmekanismi — Mahdollistaa ankkurin vapaan pudotuksen ilman moottoria.
- Ketju laskuri — Seuraa, kuinka paljon ketjua on otettu käyttöön tarkan laajuuden laskemiseksi.
Kun käyttäjä aktivoi tuulettimen (kannen painikkeella, ruorin kaukosäätimellä tai jalkakytkimellä), moottori pyörittää villikissaa, joka kytkee ketjun lenkit ja joko nostaa ne kyytiin ketjukaappiin tai maksaa ne keulan yli.
Ankkurituulilasityypit: mikä sopii aluksellesi?
Oikea ankkuri tuulilasi tyyppi riippuu ensisijaisesti veneesi koosta, kannen sijoittelusta, ankkurijärjestelmän painosta ja tehon saatavuudesta. Harkittavia pääkategorioita on neljä.
1. Vaaka-ankkurituulilasi
A vaakasuora ankkurituuli kiinnittyy tasolle kannen kanssa ja pyörittää rumpuaan vaaka-akselilla. Moottori on tyypillisesti piilotettu kannen alle, mikä vähentää kannen sotkua ja alentaa vinssin profiilia – ihanteellinen purjeveneisiin, joissa on matala varalaita tai mihin tahansa alukseen, jossa kannen esteettisyydellä on väliä. Ketju kulkee vaakatasossa rummun poikki ja putoaa alla olevaan ketjukaappiin hawse-putken kautta. Vaakasuuntaisilla malleilla on yleensä suurempi kantavuus, ja ne sopivat hyvin 30–60 jalan aluksiin.
2. Pysty Anchor Windlass
A pystysuora ankkurituuli on pystysuoraan suunnattu rumpu (Capstan), joka työntyy kannen yläpuolelle. Koko moottorikokoonpano asennetaan kannen alle jättäen vain kompaktin vetopään näkyviin. Koska ketju syöttyy suoraan alas ketjukaappiin, pystysuora tuuli on erityisen tehokas moottoriveneissä, joissa ketjulokero on suoraan keulan alla. Helpompi asentaa jälkiasennuksiin ja suosittu 25–50 metrin aluksiin.
3. Sähköinen Anchor Windlass
Suurin osa virkistysmerenkulkua ankkuri tuulilasies nykyään myydään sähköisiä, jotka toimivat 12V tai 24V DC aluksen akkupankista. Sähkötuulettimet ovat helppoja asentaa, reagoivia ja laajalti tuettuja. Alle 45 jalkaa oleville aluksille 12 V järjestelmä on tyypillinen. Suuremmat alukset hyötyvät 24 V:n järjestelmistä, jotka tuottavat vastaavan tehon puolet pienemmällä virrankulutuksella, mikä vähentää johdon kokovaatimuksia ja lämmön kertymistä. Tyypilliset sähkömallit kuluttavat 60–250 ampeeria huippukuormalla, joten kestävä akkupankki ja oikeankokoinen kaapeli (usein 2/0 AWG tai suurempi) ovat välttämättömiä.
4. Hydraulinen ankkurituulilasi
A hydraulinen ankkurituuli ottaa tehoa aluksen hydraulijärjestelmästä (jaetaan yleisesti ohjauksen, keulapotkureiden tai muiden laitteiden kanssa). Hydrauliset mallit tarjoavat poikkeuksellista tehoa ja kestävyyttä, käytännöllisesti katsoen ei kuumene pitkässä käytössä, ja ne ovat vakiona yli 60 jalan aluksissa ja kaupallisissa työveneissä. Kompromissi on suurempi asennuksen monimutkaisuus ja olemassa olevan tai erillisen hydraulipiirin tarve.
Ankkurituulilasien vertailu: vaaka vs. pystysuora vs. sähkö vs. hydraulinen
| Ominaisuus | Vaakasuora sähkö | Pysty sähköinen | Hydraulinen | Manuaalinen |
| Tyypillinen aluksen koko | 30-65 jalkaa | 25-50 jalkaa | 45 jalkaa | Alle 30 jalkaa |
| Virtalähde | 12V / 24V DC | 12V / 24V DC | Hydraulinen system | Ihmisen ponnistelu |
| Kannen profiili | Matala / huuhtelu | Kohtalainen | Matala – kohtalainen | Matala |
| Asennuksen monimutkaisuus | Kohtalainen | Helpompi | Monimutkainen | Yksinkertainen |
| Nimellinen vetokapasiteetti | 500-2000 paunaa | 500–1500 paunaa | 1 000–5 000 paunaa | 100-400 paunaa |
| Jatkuva työkäyttö | Rajoitettu (lämpö) | Rajoitettu (lämpö) | Erinomainen | Rajoitettu (väsymys) |
| Kustannusalue (USD) | 400–2500 dollaria | 350–2000 dollaria | 1500–8000 dollaria | 80-400 dollaria |
Taulukko 1: Vertailu ankkurivinssityyppien vierekkäin aluksen koon, teholähteen, kapasiteetin ja kustannusten mukaan.
Oikean ankkurituulilasin valitseminen: avainten kokokriteerit
Oikean valinta ankkuri tuulilasi alkaa laskemalla järjestelmäsi kokonaistyökuormitus – ankkurin, ketjun ja kahleiden yhteispaino, joka tuulilasin on palautettava. Nyrkkisääntönä on, että valitse tuulilasi, jossa on a nimellistyökuormitus vähintään 3 kertaa maatavaroiden kokonaispaino .
Vaiheittainen kokoopas
- Punnitse ankkurisi — Yleiset koot: 15 lbs (25 jalkaa vene), 35 lbs (35 jalkaa vene), 66 lbs (45 jalkaa vene).
- Laske ketjun paino — 5/16" G4-ketju painaa noin 1,5 lbs/ft; 3/8" G4 painaa ~2,2 lbs/ft. 100 jalan 3/8" ketjulle se on 220 lbs.
- Lisää sakkeli ja kääntöpaino - tyypillisesti 2-5 lbs.
- Kerro 3:lla — Tämä antaa minimivedon.
- Tarkista Wildcat-yhteensopivuus — Yhdistä vinssin villikissan koko (esim. 8 mm, 10 mm, 5/16", 3/8") täsmälleen ketjusi laatuun ja halkaisijaan.
- Tarkista jännite ja kaapelin toiminta — Pitkä kaapeli kulkee akusta vinssiin lisää vastusta; kaapelin kokoa vastaavasti (jännitehäviö ei saa ylittää 3 %).
Esimerkki: 40-jalkainen purjevene, jossa on 44 paunaa ankkuri 150 jalkaa 3/8" G4-ketju (330 lbs) 3 lbs laitteistoa = 377 lbs yhteensä. Pienin tuuletin: 377 × 3 = 1,131 lbs . Malli, jonka paino on 1 200–1 500 lbs, olisi sopiva.
Anchor Windlass -asennus: mitä sinun tulee tietää
Oikea ankkuri tuulilasi installation on kriittinen suorituskyvyn ja turvallisuuden kannalta – huonosti asennettu tuulilasi voi rikkoutua kuormituksen alaisena tai vahingoittaa kannen rakennetta. Tässä ovat tärkeimmät huomiot:
Rakenteellinen asennus
Venttiili on pultattava keulakannen vahvistettuun kohtaan, ja sen alapuolelle tarvitaan usein 1/4" alumiinia tai ruostumatonta terästä oleva taustalevy. Älä koskaan asenna tuulilasia vain vahvistamattomaan lasikuituun. Ruostumattomasta teräksestä valmistetut läpimenopultit (vähintään 3/8") suurilla aluslevyillä jakavat kuorman tukilevylle.
Sähköjohdotus
Electric ankkuri tuulilasies käyttää suurta virtaa - usein 100–250 ampeeria huipulla. Käytä oikein mitoitettua merikäyttöistä tinattua kuparikaapelia erillisellä katkaisijalla tai katkaisijalla/sulakkeella, joka on nimellisarvoltaan juuri venyvän maksimivedon yläpuolella. Tyypillinen 1 000 W:n 12 V:n tuuletin vaatii noin 85 ampeeria jatkuvana ja jopa 150 ampeeria pysähtyessä; 2/0 AWG (tai suurempi) kaapeli 20 jalan ajossa on yleisesti määritelty. Asenna aina manuaalinen katkaisija akkuun hätäsammutusta varten.
Ketjukaapin suunnittelu
Ketjun tulee syöttää vapaasti tuulikissasta ketjukaappiin ilman kasaamista tai juuttumista. Kaapin tulee olla riittävän suuri, jotta siihen mahtuu koko ketjuajo ja tilaa luonnolliselle pinoamiselle. Tyhjennysreikä estää veden kertymisen, mikä lisää painoa ja syövyttää ketjua. Joissakin asennuksissa on ketjuputki, jossa on irrotettava tulppa manuaalista ketjuun pääsyä varten.
Ankkurin tuulilasien huolto: pidennä laitteesi käyttöikää
Säännöllinen huolto pitää sinut ankkuri tuulilasi toimii luotettavasti 10-20 vuotta. Laiminlyönti on ensisijainen syy tuulenpoistoon meriympäristössä.
Kuukausittaiset tarkastukset
- Huuhtele villikissa, rumpu ja paljaat pinnat makealla vedellä suolaisen veden käytön jälkeen.
- Tarkista ketjun venymä, korroosio ja halkeilevat lenkit – vaihda kaikki lenkit, joissa venymä on yli 10 %.
- Tarkista kytkimen kytkentä ja varmista, että jarru/rumpu pysyy käsin kiristettynä.
- Varmista, että kaikki sähköliitännät ovat tiiviit, ruostumattomat ja kunnolla tiivistetty.
Vuosipalvelu
- Pura Gypsy/wildcat-kotelo ja voitele laakerit uudelleen vedenpitävällä merirasvalla.
- Tarkista moottorin harjat (harjatuissa malleissa) – vaihda, kun ne ovat kuluneet alle 1/4 alkuperäisestä pituudesta.
- Tarkista kaikki kiinnityspultit korroosion ja oikean kiristysmomentin varalta.
- Testaa solenoidi ja kontaktorit; puhdista kosketuspinnat, jos niissä on kuoppia.
- Huuhtele ja voitele kaikki liikkuvat ruostumattomat osat korroosionestoaineella (esim. lanoliinipohjaiset tuotteet).
Chain Rode vs. Rode Rode: mitä tuulilasisi tarvitsee käsitellä
Nykyaikaisin ankkuri tuulilasies on suunniteltu ensisijaisesti ketjuajo , mutta monissa malleissa on erillinen rumpu tai köysi köysirata tai yhdistelmä (ketju-köysi) järjestelmä. Tässä on nopea vertailu siihen, mitä kukin ratsastustyyppi vaatii tuulettimeltasi:
| Rode tyyppi | Tuulilasivaatimus | Vallan pitäminen | Paino | Paras käyttö |
| Kaikki ketju | Tarvitaan kokoinen villikissa | Erinomainen | Raskas | Liveaboardit, bluewater |
| Ketju köysi | Wildcat köysirumpu | Hyvä | Kohtalainen | Rannikkoristeilyt |
| Kaikki köysi | Vain Capstan | Kohtalainen | Kevyt | Päiväpurjehdus, matala vesi |
Taulukko 2: Ankkurivarsityyppien ja niiden vinssien yhteensopivuusvaatimusten vertailu.
Ankkurituulilasisi turvallinen käyttö: laajuus, lastaus ja parhaat käytännöt
An ankkuri tuulilasi on haku- ja käyttööeitotyökalu - se on not kantava kiinnityslaite. Kun ankkuri on paikoillaan, kiinnitä ketju aina tarkoitukseen varattuun keulakiinnikkeeseen tai ketjun pysäyttimeen ennen kuin lataat vinssin. Veneen ankkurissa pitäminen rumpurummulla rasittaa valtavasti moottoria ja vaihteistoa ja voi tuhota yksikön nopeasti.
- Käytä ketjun pysäytintä tai jousipidikettä — Kiinnitä ketju kiinnityspisteeseen ankkurin avaamisen jälkeen. Tuulilakka ei pidä mitään purjeen tai voimakuorman alla.
- Levitä kontrolloiduissa purskeissa — Käytä kytkintä vapaaseen pudotukseen matalassa vedessä; käytä virtakatkaisutilaa syvemmässä vedessä estääksesi ketjun pinoamisen ankkurin päälle.
- Älä koskaan käytä moottoria yhtäjaksoisesti yli 2–3 minuuttia — Anna jäähdytyksen noutojaksojen välillä estääksesi ylikuumenemisen (useimmat sähkötuulettimet on mitoitettu jaksoittaiseen, ei jatkuvaan käyttöön).
- Säilytä 5:1 kiikari vähintään — Rauhallisissa olosuhteissa 5:1 (ketjun pituus veden syvyyteen) on minimi; 7:1 suositellaan tuulessa yli 20 solmua.
- Pidä kädet poissa villikissasta aina — Juokseva ketju voi katkaista sormet välittömästi. Käytä käytön aikana vain jalkakytkimiä tai kaukosäätimiä.
Yleiset Anchor Windlass -ongelmat ja niiden korjaaminen
Jopa hyvin pidetty ankkuri tuulilasies kohtaavat satunnaisia ongelmia. Tässä ovat yleisimmät ongelmat ja niiden ratkaisut:
| Ongelma | Todennäköinen syy | Ratkaisu |
| Tuulilasi ei juokse | Palanut sulake / lauennut katkaisija | Tarkista ja vaihda sulake; tarkista oikosulku |
| Hidas tai heikko haku | Matala battery voltage / undersized cable | Lataa akut; päivitä kaapelin mittari |
| Ketju hyppää villikissalla | Ketjun koko/laatu ei täsmää | Varmista, että ketjun tiedot vastaavat villikissaa; vaihda kulunut ketju |
| Moottori ylikuumenee / pysähtyy | Jatkuva käyttöjakson ylittävä käyttö | Anna jäähtyä 10 minuuttia; tarkista lämpökatkaisun palautus |
| Kytkin luistaa kuormituksen alla | Kulunut kytkinlevy / rasvan puute | Tarkasta ja vaihda kytkinlevy; huolto ohjekirjan mukaan |
| Korroosio / jäykkä toiminta | Suolan kerääntyminen / riittämätön huolto | Huuhtele makealla vedellä; rasvaa kaikki laakerit uudelleen |
Taulukko 3: Yleisimmät ankkurilangan ongelmat, niiden syyt ja suositellut ratkaisut.
Usein kysytyt kysymykset ankkurituulilaseista
K: Mitä eroa on ankkurituulettimella ja nostolaitteella?
A tuulilasi käyttää vaakasuuntaista rumpua (wildcat), joka on suunniteltu erityisesti kiinnittämään ankkuriketjua ja on optimoitu ankkurointitehtäviin. A kapstaani siinä on pystysuoraan suunnattu rumpu ja sitä käytetään ensisijaisesti laituriköydissä ja köysiradassa. Monissa nykyaikaisissa yksiköissä yhdistyvät molemmat, villikissa ketjuksi ja köysirumpu samassa akselissa monipuolisuuden vuoksi.
K: Voinko käyttää ankkurituulia pitämään venettäni ankkurissa?
Ei. An ankkuri tuulilasi on mitoitettu palautuskuormille (jaksoittain), ei jatkuvalle pitokuormille. Ankkuria vasten tuulessa tai virtauksessa nousevan veneen koko voima – joka voi nousta tuhansiin punteihin 40-jalkaisessa aluksessa – on otettava keulakiinnikkeellä, samsontolpalla tai ketjun pysäyttimellä. Tuulilasin käyttö kantavana laitteena vahingoittaa tai tuhoaa vaihteiston ja moottorin.
K: Kuinka paljon hyvä sähköinen ankkurituuli maksaa?
Lähtötason sähkö ankkuri tuulilasies alle 35 jalan veneet alkavat noin 350–600 dollarista. Keskihintaiset mallit 35–50 jalan aluksille maksavat yleensä 700–1 500 dollaria. Korkealaatuiset yksiköt 50 jalan sinivesiveneisiin maksavat 1 500–2 500 dollaria. Hydraulijärjestelmät alkavat noin 2 000 dollarista ja voivat ylittää 8 000 dollaria asennettuna. Ota huomioon johdotus, taustalevyt ja asennustyö budjetoitaessa.
K: Minkä koon ketjun ankkurituoli vaatii?
Ei ole universaalia vastausta – villikissa sinun päälläsi ankkuri tuulilasi koneistetaan tiettyihin ketjun mittoihin. Yleisiä kokoja ovat 5/16" ja 3/8" BBB- tai G4-ketju Imperial-mitalla ja 8mm, 10mm tai 12mm metrimitalla. Sinun on vastattava ketjusi halkaisijaa ja arvostella tarkasti Wildcat-spesifikaatioiden mukaisesti. Väärän koon käyttäminen aiheuttaa ketjun hyppimistä, kiihtynyttä kulumista ja mahdollisesti katastrofaalista vikaa.
K: Kuinka kauan ankkurituuli kestää?
Asianmukaisella asennuksella ja säännöllisellä huollolla laadukas sähkö ankkuri tuulilasi tulisi kestää 10-20 vuotta virkistyskäytössä. Yleisimmät vikakohdat ovat moottorin harjat (harjatuissa moottorimalleissa), solenoidikontaktorit sekä wildcat- ja ulkoisten valukappaleiden korroosio. Vuosihuolto ja välitön makean veden huuhtelu jokaisen suolaisen veden käytön jälkeen pidentävät käyttöikää dramaattisesti.
K: 12 V tai 24 V ankkuri - kumpi on parempi?
Aluksille, joiden pituus on alle 40 jalkaa lyhyillä kaapelivälillä, a 12V ankkurituuli on käytännöllinen ja laajasti saatavilla. Suuremmat veneet tai kaikki asennukset, joiden kaapelin pituus on yli 20–25 jalkaa, a 24V järjestelmä on ylivoimainen – se tuottaa saman tehon puolella virralla, mikä tarkoittaa huomattavasti pienempää (ja halvempaa) johdotusta, pienempää jännitehäviötä, vähemmän lämpöä ja parempaa luotettavuutta. Jos aluksessasi on jo 24 V DC -järjestelmä, valitse aina 24 V:n tuulilasi.
Johtopäätös: Onko ankkurituulituppi sijoittamisen arvoinen?
Ehdottomasti – ja jokaiselle veneilijälle, joka ankkuroi säännöllisesti yli 15 metrin syvyyteen veteen ketjuratsastaen, ankkuri tuulilasi on yksi arvokkaimmista saatavilla olevista päivityksistä. Ero 200 jalan ketjun ja ankkurin (yhteensä 250–400 naulaa) käsin kuljettamisen ja painikkeen painamisen välillä 90 sekunnissa on valtava fyysisen rasituksen, miehistön turvallisuuden ja ankkurointitehokkuuden kannalta.
Avain täyden arvon saamiseen on oikea koko, oikea asennus, yhteensopiva wildcat-to-chain -spesifikaatio ja johdonmukainen huolto. Ylityöstetty alamittainen vinssi epäonnistuu; oikein mitoitettu, säännöllisesti huuhdeltu ja huollettu laite palvelee luotettavasti vuosikymmeniä.
Olitpa päivittämässä olemassa olevaa alusta tai varustamassa uutta, käytä aikaa laskeaksesi maatavarapainosi, valitse oikea ankkuri tuulilasi tyyppi (vaakasuora vs. pystysuora, sähköinen vs. hydraulinen), tarkista Wildcat-yhteensopivuus ketjusi kanssa ja suunnittele sähköasennuksesi huolellisesti. Oikein tehty, sinun ankkuri tuulilasi on yksi luotettavimmista ja arvostetuimmista laitteista.
